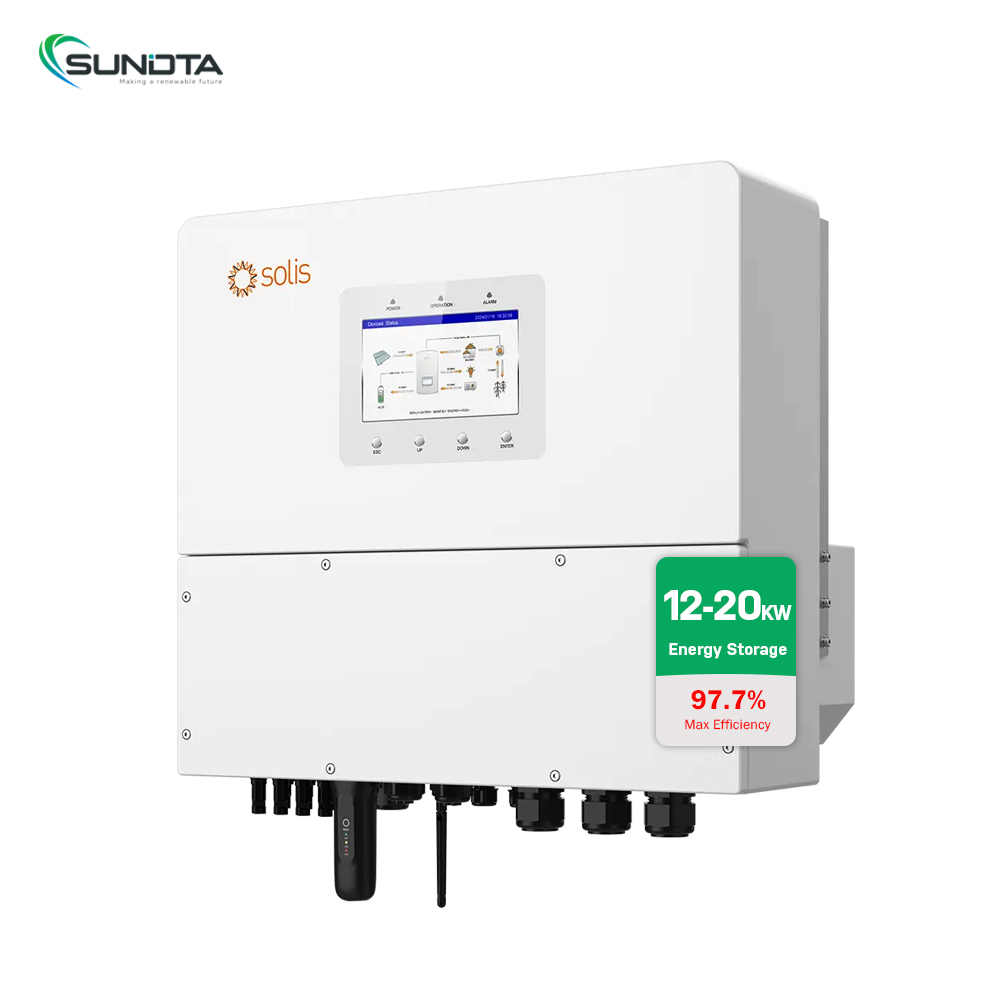

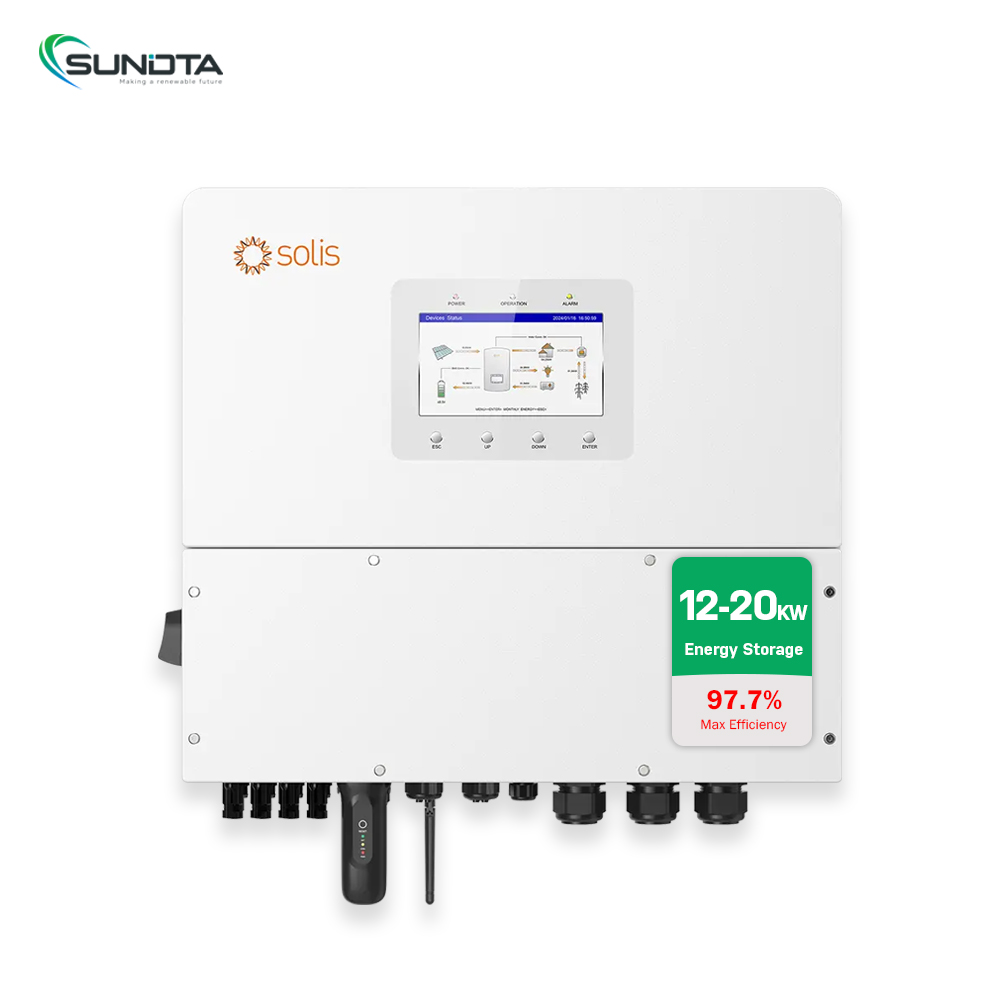

Inversor de almacenamiento de energía Solis de 12 a 20 kW

Three Phase High Voltage Energy Storage Inverter

Inversor de almacenamiento de energía Solis de 12 a 20 kW

Inversor trifásico S6-EH3P para almacenamiento fotovoltaico residencial/comercial: 4 MPPT, soporte de generador y paralelo, conmutación UPS, sobretensión del 160 %, preparado para carga desequilibrada.

Número de artículo.:
S6-EH3P(12-20)K-H
Modelo:
S6-EH3P(12-20)K-H
Tensión de salida:
3/N/PE, 220 V / 380 V, 230 V / 400 V
Potencia máxima de salida:
12-20kVA
Voltaje de entrada fotovoltaico:
Max.1000V
Voltaje de la batería:
120-800V
Peso:
35.2Kg
Dimensión:
563 × 546 × 250 m
Mostrar:
LCD Display
Garantía:
25years

Consulta ahora

Detalles del producto

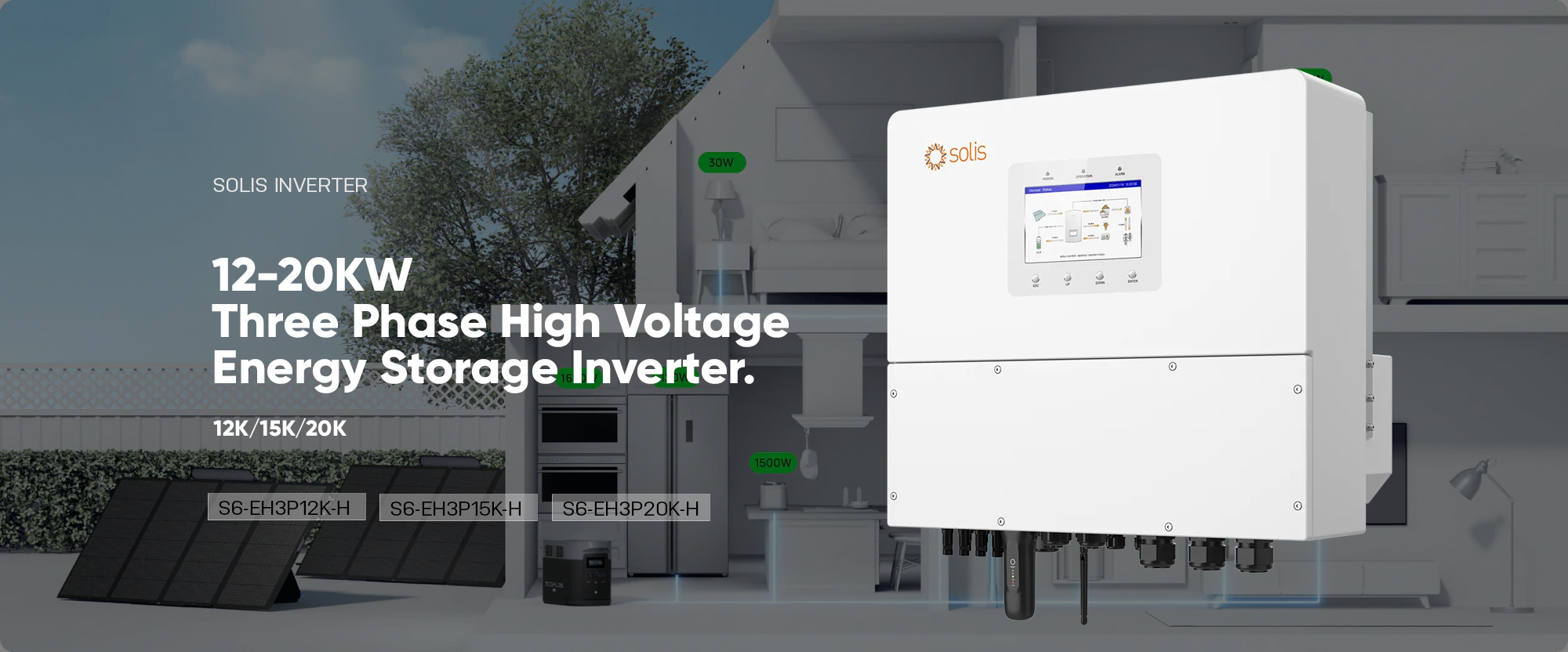

Inversor de almacenamiento de energía trifásico de alto voltaje Solis de 12-20 kW

Inversor trifásico de almacenamiento de energía serie S6-EH3P(12-20)KH, ideal para sistemas de almacenamiento de energía fotovoltaica residenciales de gran tamaño y pequeños sistemas comerciales. Esta serie de productos admite la conexión en red de generadores y el funcionamiento en paralelo de varios inversores. Su diseño de 4 MPPT es ideal para grandes sistemas de almacenamiento de energía fotovoltaica en tejados con mayor orientación y estructura compleja. Ofrece diversas capacidades de carga flexibles, incluyendo conmutación de nivel de SAI; capacidad de respaldo contra sobrecargas del 160 % en 10 segundos, y se adapta a cargas trifásicas desequilibradas y cargas de media onda, lo que proporciona un suministro de energía más eficiente y fiable.

Características principales:

1. Gestión inteligente de la energía

1) La IA gestiona de forma inteligente la carga y descarga en función de las tarifas TOU (tiempo de uso);

2) Integración perfecta con las plataformas VPP y EMS para una mejor optimización energética;

3) Control integrado para bombas de calor preparadas para SG.

2. Rendimiento alto

1) Admite salida desequilibrada trifásica, lo que permite hasta un 40 % de la potencia nominal del inversor por fase (para un solo sistema)

2) 160% de capacidad de entrada fotovoltaica para maximizar la utilización de la energía solar

3) Tiempo de conmutación < 10ms

3. Flexible y escalable

1) Compatible con las principales baterías de litio;

2) Amplíe fácilmente la capacidad del sistema utilizando conexiones en paralelo y acoplamiento de CA.

4. Configuración sencilla y rápida

1) Pantalla LCD de 7 pulgadas para una experiencia de usuario intuitiva;

2) Compatibilidad con aplicación Bluetooth para una configuración rápida y sencilla.

FICHA DE DATOS	S6-EH3P(12-20)KH
Modelos	12 mil	15 mil	20 mil
Entrada de CC (lado fotovoltaico)
Tamaño máximo recomendado del conjunto fotovoltaico	24 kW	30 kW	40 kW
Máxima potencia de entrada fotovoltaica utilizable	19,2 kW	24 kW	32 kW
Voltaje máximo de entrada	1000 V
Tensión nominal	600 V
Voltaje de arranque	160 V
Rango de voltaje MPPT	200 - 850 V
Corriente máxima de entrada	4 × 20 A
Corriente máxima de cortocircuito	4 × 30 A
Número MPPT / Número máximo de cadenas de entrada	4 / 4
Batería
Tipo de batería	Iones de litio
Rango de voltaje de la batería	120 - 800 V
Máxima potencia de carga/descarga	12 kW	15 kW	20 kW
Corriente máxima de carga/descarga	50A
Comunicación	CAN/RS485
Salida CA (lado de la red)
Potencia de salida nominal	12 kW	15 kW	20 kW
Potencia de salida aparente máxima	12 kVA	15 kVA	20 kVA
Tensión nominal de la red	3/N/PE, 220 V/380 V, 230 V/400 V
Frecuencia nominal de la red	50 Hz / 60 Hz
Corriente nominal de salida de la red	18,2 A / 17,3 A	22,8 A / 21,7 A	30,4 A / 28,9 A
Corriente máxima de salida	18,2 A / 17,3 A	22,8 A / 21,7 A	30,4 A / 28,9 A
Factor de potencia	> 0,99 (0,8 adelantado - 0,8 rezagado)
Distorsión armoniosa (THDi)	< 3%
Entrada de CA (lado de la red)
Rango de voltaje de entrada	304 - 437 V / 320 - 460 V
Corriente máxima de entrada	27,3 A / 26,0 A	34,2 A / 32,5 A	45,6 A / 43,3 A
Frecuencia nominal de la red	50 Hz / 60 Hz
Rango de frecuencia	45 - 55 Hz / 55 - 65 Hz
Salida CA (respaldo)
Potencia de salida nominal	12 kW	15 kW	20 kW
Potencia de salida aparente máxima	1,6 tiempo de potencia nominal, 10 s
Tiempo de conmutación de respaldo	<10 ms
Tensión de salida nominal	3/N/PE, 220 V/380 V, 230 V/400 V
Frecuencia nominal	50 Hz / 60 Hz
Corriente de salida nominal	18,2 A / 17,3 A	22,8 A / 21,7 A	30,4 A / 28,9 A
THDv (@carga lineal)	< 3%
Eficiencia
Máxima eficiencia	97,7%
Eficiencia de la UE	97,5%
BAT cargada por PV máxima eficiencia	98,5%
BAT cargada/descargada a máxima eficiencia CA	97,2%
Protección
Protección anti-isla	Sí
Protección contra sobrecorriente de salida	Sí
Protección contra cortocircuitos	Sí
AFCI 2.0 integrado	Opcional
Interruptor de CC integrado	Sí
Protección contra polaridad inversa de CC	Sí
Protección contra sobretensión fotovoltaica	Sí
Protección inversa de la batería	Sí

HOJA DE DATOS 2	Datos generales
Desequilibrio de fase máximo permitido (red y respaldo)	100%
Máxima potencia por fase (red y respaldo)	40% de potencia nominal
Dimensiones (An × Al × Pr)	563 × 546 × 250 mm
Peso	35,2 kilogramos
Topología	Sin transformador
Autoconsumo (nocturno)	< 25 W
Rango de temperatura ambiente de funcionamiento	-25 ~ +60°C
Humedad relativa	0 - 95%
Protección contra la entrada	IP66
Emisión de ruido (típica)	< 65 dB(A)
Concepto de refrigeración	Refrigeración inteligente por ventilador
Altitud máxima de operación	4000 metros
Norma de conexión a la red	EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG Tipo B, NRS 097-2-1, LTU-1, G99, PEA
Norma de seguridad/EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
