Número de artículo.:

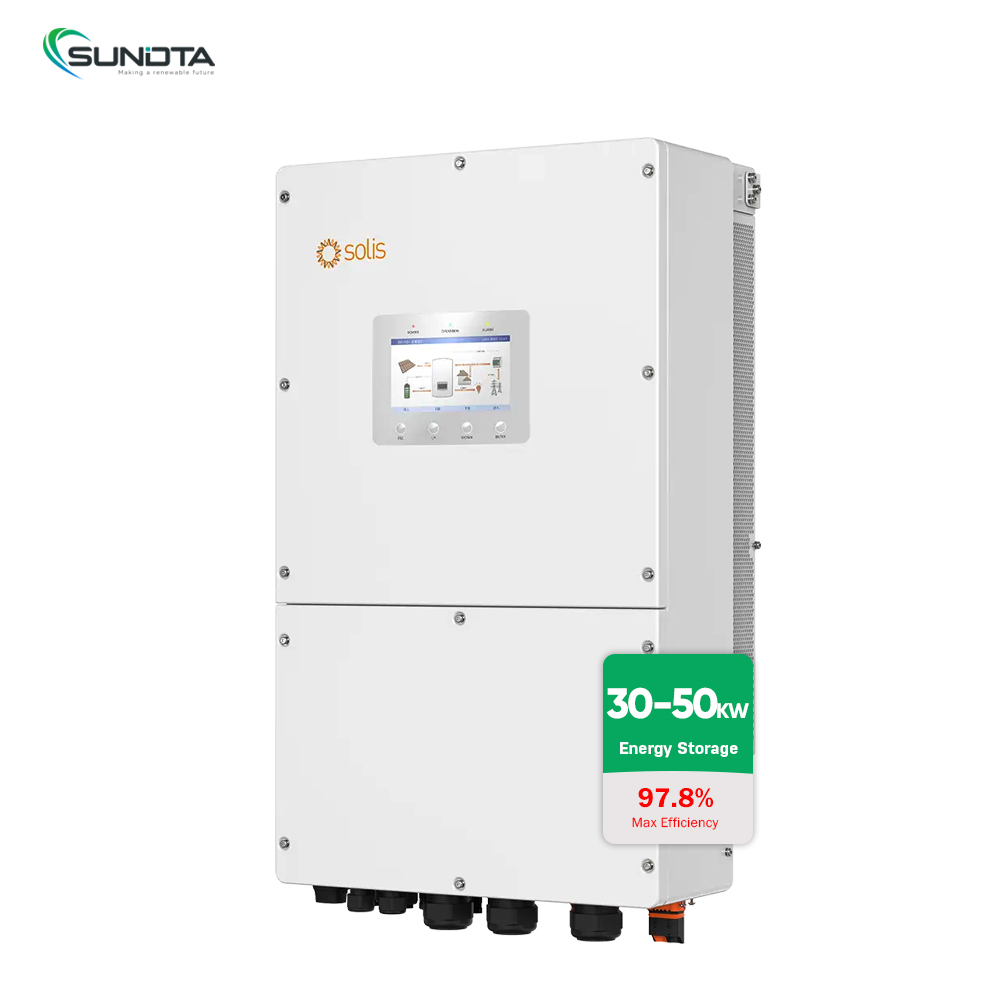

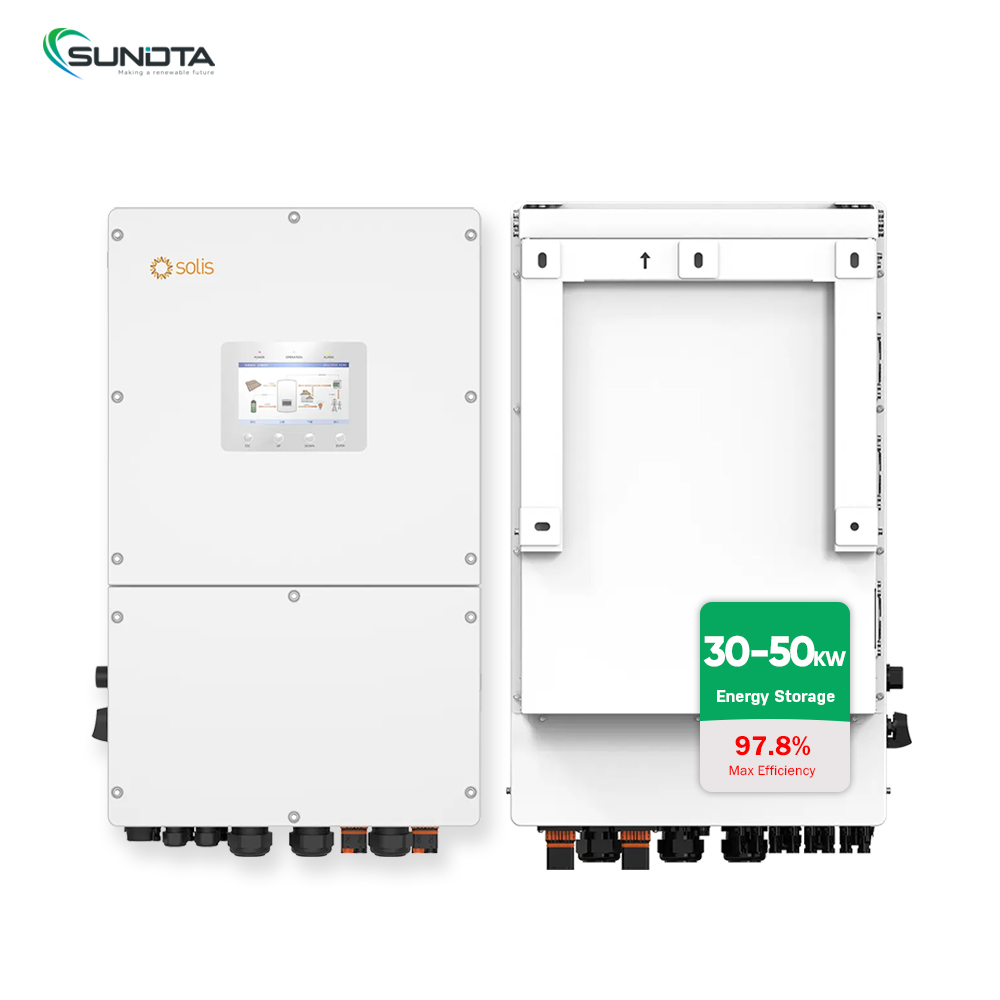

S6-EH3P(29.9-50)K-HModelo:
S6-EH3P(29.9-50)K-HTensión de salida:
3/N/PE, 220 V / 380 V, 230 V / 400 VPotencia máxima de salida:
30kw/40kw/50kwVoltaje de entrada fotovoltaico:
Max.1000 VVoltaje de la batería:
150 - 800 VPeso:
73 kgDimensión:
530 × 880 × 290 mmMostrar:
7.0Presentamos la serie S6-EH3P(29.9-50)KH. Almacenamiento de energía trifásico de alto voltaje para aplicaciones comerciales. Esta serie de inversores, que ofrece una corriente máxima de carga/descarga de 70 A + 70 A a través de dos puertos de batería con control independiente, cuenta con cuatro MPPT integrados con una capacidad de corriente de cadena de hasta 20 A, lo que garantiza un suministro de energía inigualable. Ya sea para aplicaciones conectadas o aisladas a la red eléctrica, la serie S6-EH3P(29.9-50)KH admite el funcionamiento en paralelo de hasta seis unidades, con un puerto de respaldo capaz de soportar una sobrecarga de 1,6 veces durante periodos cortos. Esta nueva gama es compatible con una amplia gama de baterías gracias a su amplio rango de voltaje y ofrece control de reducción de picos tanto en modo de autoconsumo como de generador.
Gestión inteligente de la energía
1. La IA gestiona de forma inteligente la carga y descarga en función de las tarifas TOU (tiempo de uso);
2. Adaptarse a la plataforma VPP de terceros, proveedor de servicios de frecuencia
Rendimiento alto
1. Admite salida desequilibrada trifásica al 100 %;
2. Capacidad de entrada fotovoltaica del 200% para maximizar la utilización de la energía solar;
3. Capacidad máxima de sobrecarga del 160 % en modo fuera de la red;
4. Corrientes de carga y descarga de hasta 140A;
5. Tiempo de conmutación < 10ms;
Flexible y escalable
1. Compatible con las principales baterías de litio;
2. Admite solución de batería Solis C&I;
3. Amplíe fácilmente la capacidad del sistema utilizando conexiones en paralelo y acoplamiento de CA;
Configuración sencilla y rápida
Pantalla LCD de 1,7 pulgadas para una experiencia de usuario intuitiva
2. Compatibilidad con aplicaciones Bluetooth para una configuración rápida y sencilla
FICHA DE DATOS | S6-EH3P(30-50)KH | ||
Modelos | 30 mil | 40 mil | 50 mil |
Entrada de CC (lado fotovoltaico) | |||
Tamaño máximo recomendado del conjunto fotovoltaico | 60 kW | 80 kW | 100 kW |
Máxima potencia de entrada fotovoltaica utilizable | 60 kW | 80 kW | 100 kW |
Voltaje máximo de entrada | 1000 voltios | ||
Tensión nominal | 600 V | ||
Voltaje de arranque | 180 V | ||
Rango de voltaje MPPT | 150 - 850 V | ||
Corriente máxima de entrada | 40 A / 40 A / 40 A | 4 × 40 A | |
Corriente máxima de cortocircuito | 60 A / 60 A / 60 A | 4 × 60 A | |
Número MPPT / Número máximo de cadenas de entrada | 3 / 6 | 4 / 8 | |
Batería | |||
Tipo de batería | Iones de litio | ||
Rango de voltaje de la batería | 150 - 800 V | ||
Máxima potencia de carga/descarga | 33 kW | 44 kW | 55 kW |
Corriente máxima de carga/descarga | 70 A × 2 (1) | ||

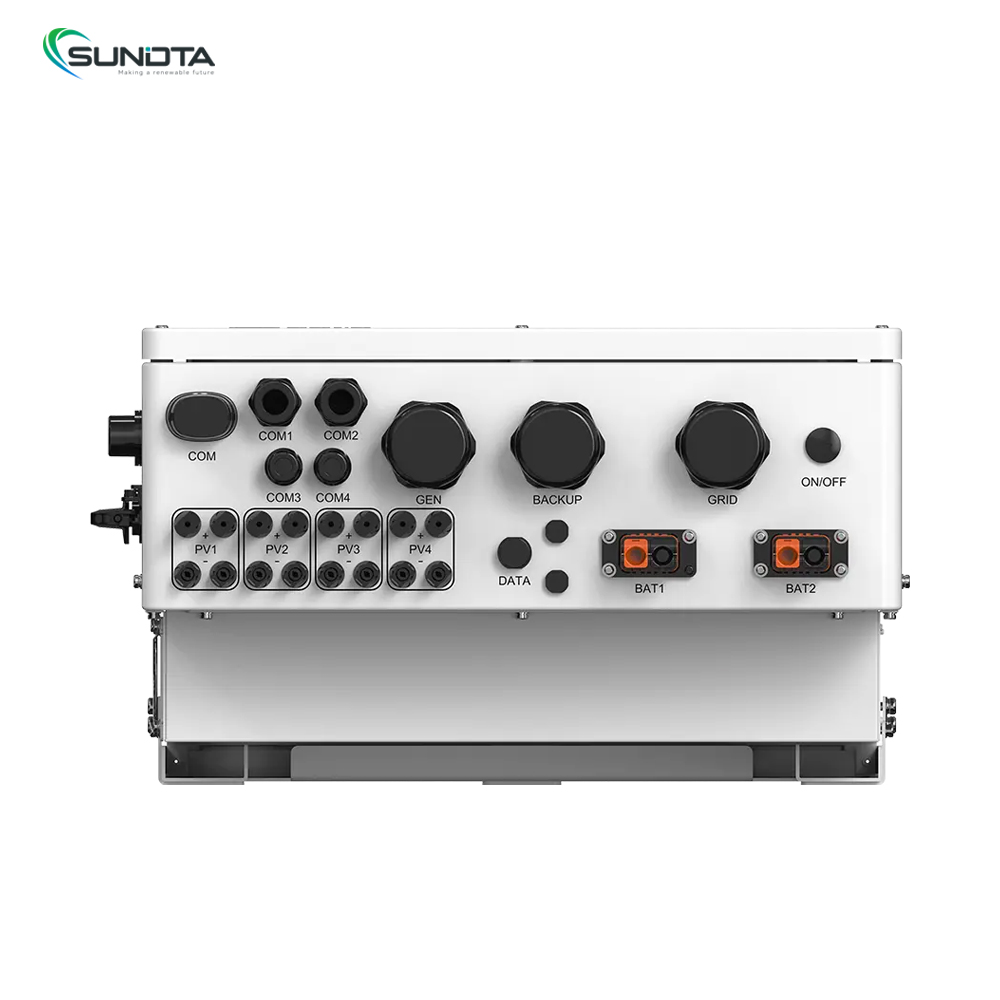

Número de entradas de batería | 2 | ||
Máxima potencia de carga/descarga de cada entrada | 33 kW | 35 kW | 35 kW |
Comunicación | CAN/RS485 | ||
Salida CA (lado de la red) | |||
Potencia de salida nominal | 30 kW | 40 kW | 50 kW |
Potencia de salida aparente máxima | 30 kVA | 40 kVA | 50 kVA |
Tensión nominal de la red | 3/N/PE, 220 V/380 V, 230 V/400 V | ||
Frecuencia nominal de la red | 50 Hz / 60 Hz | ||
Frecuencia nominal de la red | 45,6 A / 43,3 A | 60,8 A / 57,7 A | 76 A / 72,2 A |
Corriente máxima de salida | 45,6 A / 43,3 A | 60,8 A / 57,7 A | 76 A / 72,2 A |
Factor de potencia | > 0,99 (0,8 adelantado - 0,8 rezagado) | ||
Distorsión armoniosa (THDi) | < 3% | ||
Entrada de CA (lado de la red) | |||
Corriente máxima de paso de CA | 91,2 A / 86,6 A | 121,6 A / 115,4 A | 152 A / 144,4 A |
Tensión de entrada nominal | 3/N/PE, 220 V/380 V, 230 V/400 V | ||
Frecuencia de entrada nominal | 50 Hz / 60 Hz | ||
Generador de entrada | |||
Potencia máxima de entrada | 30 kW | 40 kW | 50 kW |
Corriente de entrada nominal | 45,6 A / 43,3 A | 60,8 A / 57,7 A | 76 A / 72,2 A |
Tensión de entrada nominal | 3/N/PE, 220 V/380 V, 230 V/400 V | ||
Frecuencia de entrada nominal | 50 Hz / 60 Hz | ||
Salida CA (respaldo) | |||
Potencia de salida nominal | 30 kW | 40 kW | 40 kW |
Potencia de salida aparente máxima | 1,6 veces la potencia nominal, 2 s | ||
Tiempo de conmutación de respaldo | <10 ms | ||
Tensión de salida nominal | 3/N/PE, 220 V/380 V, 230 V/400 V | ||
Frecuencia nominal | 50 Hz / 60 Hz | ||
Corriente de salida nominal | 45,6 A / 43,3 A | 60,8 A / 57,7 A | 76 A / 72,2 A |
Corriente de salida nominal | < 2% | ||
Eficiencia | |||
Máxima eficiencia | 97,8% | ||
Eficiencia de la UE | 97,4% | ||
BAT cargada por PV máxima eficiencia | 98,5% | ||
BAT cargada por PV máxima eficiencia | 97,5% | ||
Protección | |||
Protección anti-isla | Sí | ||
Protección contra sobrecorriente de salida | Sí | ||
Protección contra cortocircuitos | Sí | ||
Interruptor de CC integrado | Sí | ||
Protección contra polaridad inversa de CC | Sí | ||
Protección contra sobretensiones | CC Tipo II / CA Tipo II | ||
AFCI 2.0 integrado | Opcional | ||
Datos generales | |||
Dimensiones (An × Al × Pr) | 530 × 880 × 290 mm | ||
Peso | 73 kilos | ||
Topología | Sin transformador | ||
Autoconsumo (nocturno) | < 35 W | ||
Rango de temperatura ambiente de funcionamiento | -25 ~ +60°C | ||
Humedad relativa | 0 - 95% | ||
Protección contra la entrada | IP66 | ||

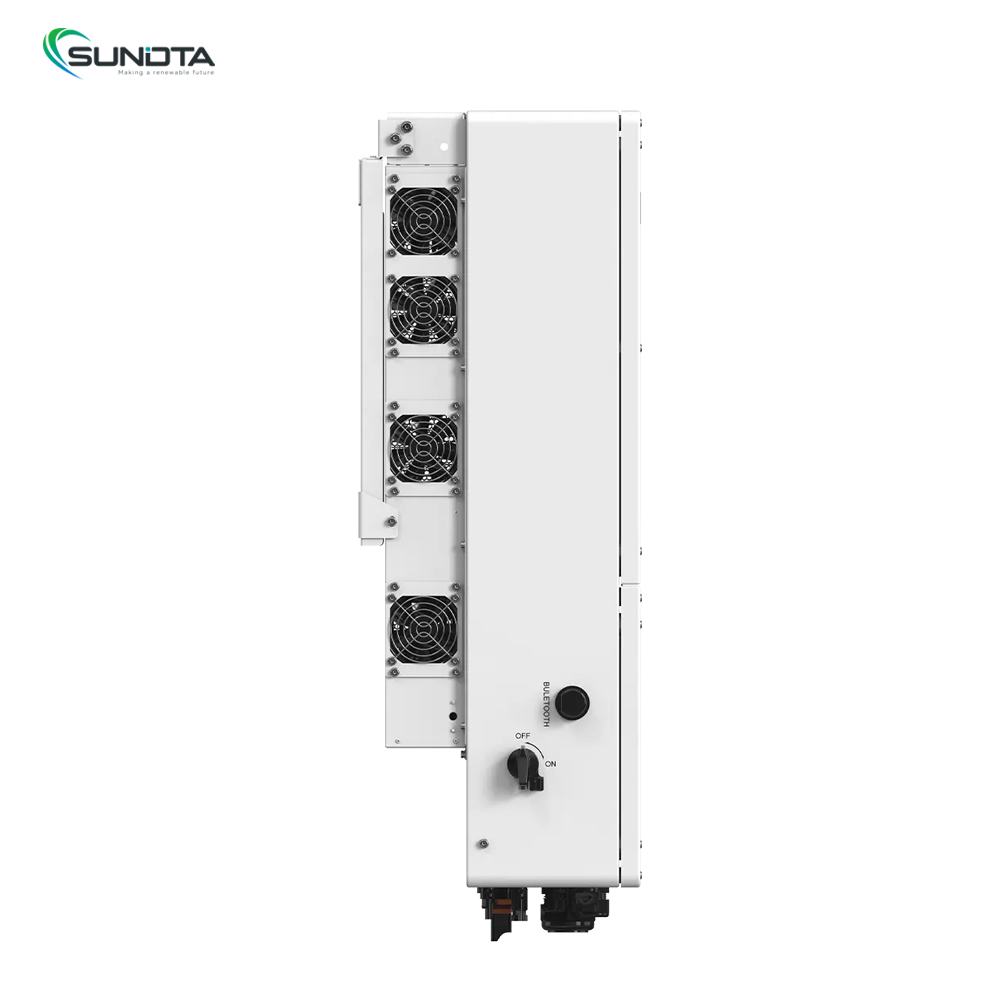

Concepto de refrigeración | Refrigeración inteligente por ventilador | ||
Altitud máxima de operación | 4000 metros |
