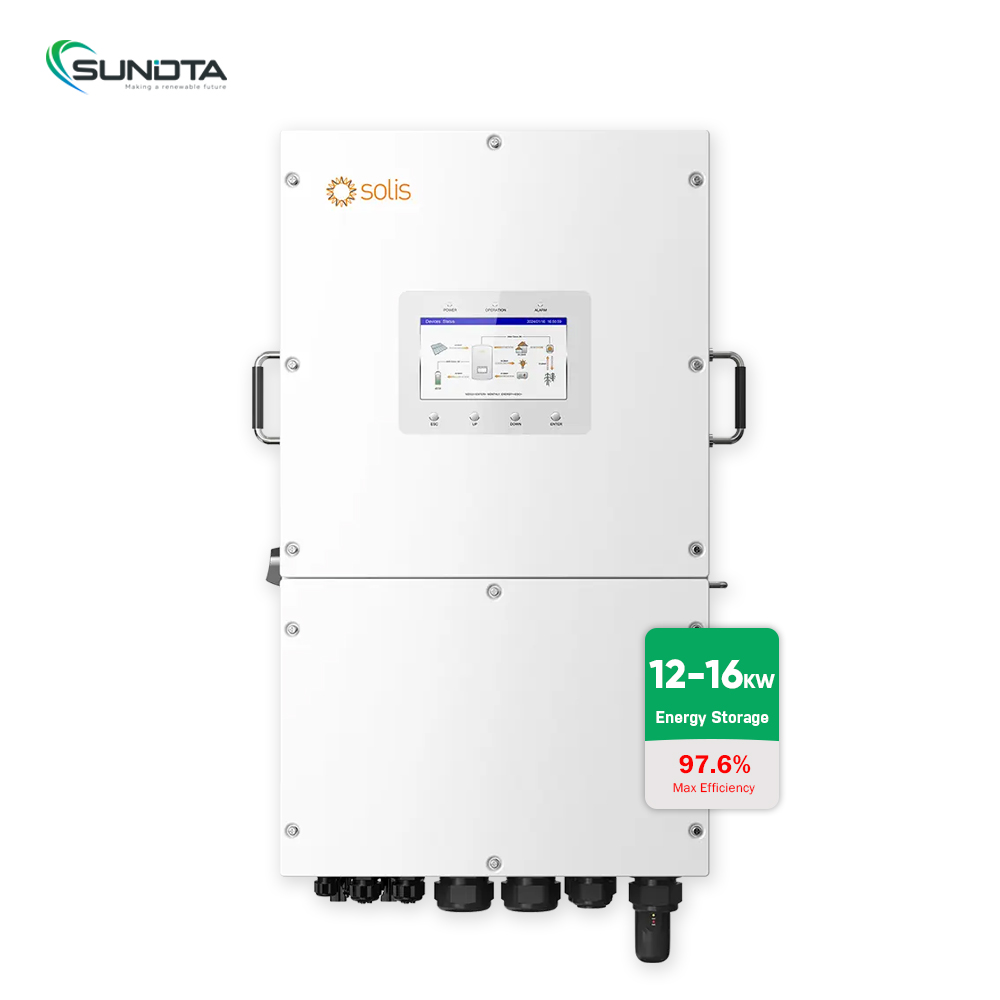

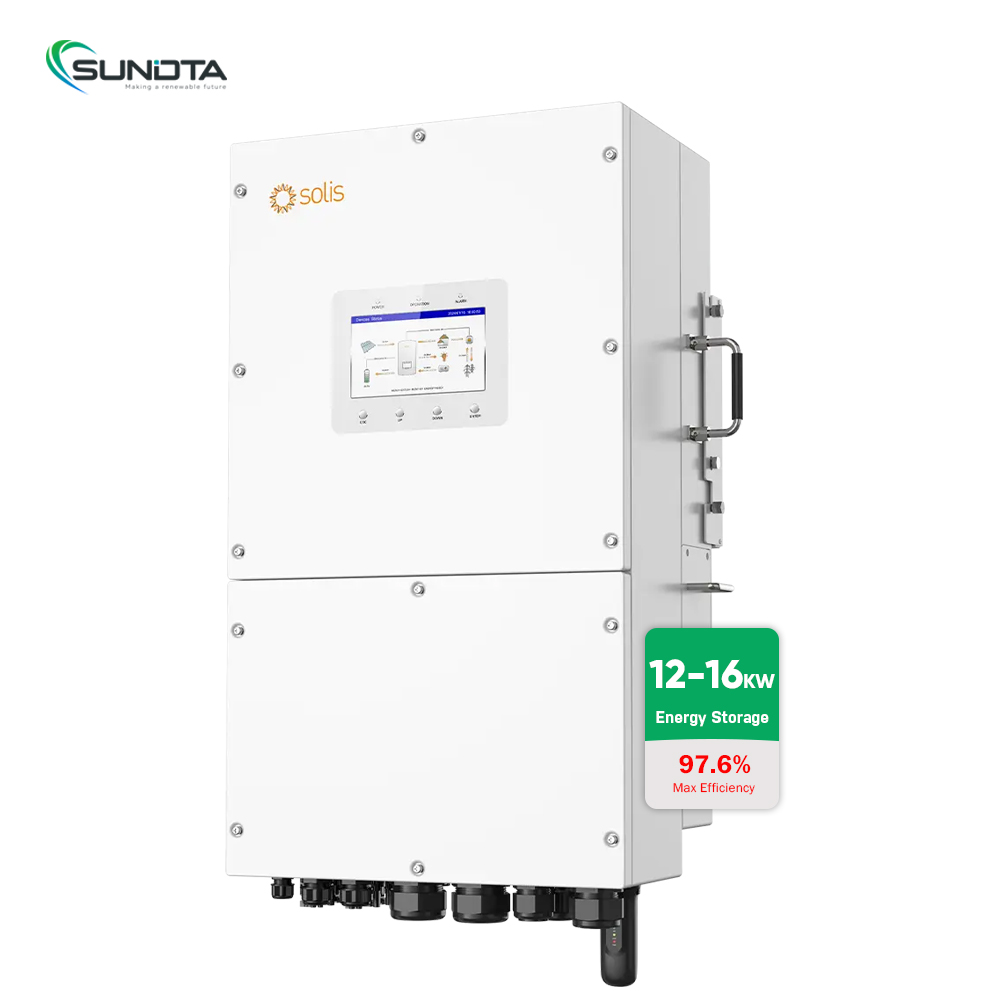

Inversor de almacenamiento de energía monofásico Solis de 12-16 kW

Low voltage 12-16kw hybrid energy storage inverter

Inversor de almacenamiento de energía monofásico Solis de 12-16 kW

El inversor S6-EH1P(12-16)K03-NV-YD-L admite MPPT de 40 A (paneles de 182/210 mm), protección de batería, configuraciones en paralelo (160 kW máx.), acoplamiento de CA y carga/descarga de 350 A para almacenamiento fotovoltaico residencial de alta densidad.

Número de artículo.:
S6-EH1P(12-16)K03-NV
Modelo:
S6-EH1P(12-16)K03-NV-YD-L
Tensión de salida:
220 V / 230 V
Potencia máxima de salida:
16kw
Voltaje de entrada fotovoltaico:
550 V
Voltaje de la batería:
40 - 60 V
Peso:
55.5 kg
Dimensión:
459 × 845 × 313 mm
Mostrar:
7.0 inch LCD Display

Consulta ahora

Detalles del producto

Inversor de almacenamiento de energía monofásico Solis de 12-16 kW

El inversor de almacenamiento de energía de la serie S6-EH1P(12-16)K03-NV-YD-L es ideal para grandes sistemas de almacenamiento de energía fotovoltaica residencial. Admite una entrada de corriente MPPT de hasta 40 A y es compatible con paneles solares de 182 mm/210 mm. Cuenta con funciones integradas de tratamiento y protección de baterías, lo que lo hace más respetuoso con ellas. Admite la conexión en paralelo de varios inversores para formar un sistema monofásico o trifásico, con una potencia máxima de 160 kW. También admite la conexión en CA para modernizar sistemas solares existentes. Su corriente de carga y descarga máxima de 350 A proporciona una mayor densidad energética. Su inteligencia y fiabilidad lo convierten en la opción predilecta para sistemas de almacenamiento de energía fotovoltaica residencial a gran escala.

Características principales;

Gestión inteligente de la energía el

1. Control integrado para bombas de calor compatibles con SG

2. La IA gestiona de forma inteligente la carga y descarga según las tarifas TOU (Tiempo de Uso).

3. Integración perfecta con las plataformas VPP y EMS para una mejor optimización energética

Rendimiento alto

1. Tiempo de conmutación < 4 ms

2. 160% de capacidad de entrada fotovoltaica para maximizar el uso de la energía solar

Flexible y escalable

1. Compatible con las principales baterías de litio y plomo-ácido.

2. Amplíe fácilmente la capacidad del sistema mediante conexiones en paralelo y acoplamiento de CA

Configuración sencilla y rápida

Pantalla LCD de 1,7 pulgadas para una experiencia de usuario intuitiva

2. Compatibilidad con aplicaciones Bluetooth para una configuración rápida y sencilla

FICHA DE DATOS	S6-EH1P(12-16)K03-NV-YD-L
Modelos	12 mil	14K	16K
Entrada de CC (lado fotovoltaico)
Tamaño máximo recomendado del conjunto fotovoltaico	24 kW	28 kW	32 kW
Máxima potencia de entrada fotovoltaica utilizable	19,2 kW	22,4 kW	22,4 kW
Voltaje máximo de entrada	550 voltios
Tensión nominal	380 voltios
Voltaje de arranque	100 voltios
Rango de voltaje MPPT	100 - 450 V
Corriente máxima de entrada	40 A / 40 A / 40 A
Corriente máxima de cortocircuito	50 A / 50 A / 50 A
Número MPPT / Número máximo de cadenas de entrada	3 / 6
Batería
Tipo de batería	Li-ion / Plomo-ácido
Rango de voltaje de la batería	40 - 60 V
Corriente máxima de carga/descarga	250 A	290 A	290 A
Comunicación	CAN/RS485
Salida CA (lado de la red)
Potencia de salida nominal	12 kW	14 kW	16 kW
Fase de operación	L/N/PE
Tensión nominal de la red	220 V / 230 V
Frecuencia nominal de la red	50 Hz / 60 Hz
Corriente nominal de salida de la red	54,5 A / 52,2 A	63,6 A / 60,9 A	72,7 A / 69,6 A
Factor de potencia	> 0,99 (0,8 adelantado - 0,8 rezagado)
Distorsión armoniosa (THDi)	< 3%
Entrada de CA (lado de la red)
Rango de voltaje de entrada	187 - 253 V
Corriente máxima de entrada	81,8 A / 78,3 A	95,5 A / 91,3 A	109,1 A / 104,3 A
Rango de frecuencia	45 - 55 Hz / 55 - 65 Hz
Salida CA (respaldo)
Potencia de salida nominal	12 kW	14 kW	16 kW
Potencia de salida aparente máxima	2 veces la potencia nominal, 10 s
Tiempo de conmutación de respaldo	< 4 ms
Tensión de salida nominal	L/N/PE, 220 V / 230 V
Frecuencia nominal	50 Hz / 60 Hz
Corriente de salida nominal	54,5 A / 52,2 A	63,6 A / 60,9 A	72,7 A / 69,6 A
THDv (@carga lineal)	< 3%
Generador de entrada
Potencia máxima de entrada	12 kW	14 kW	16 kW
Corriente máxima de entrada	54,5 A / 52,2 A	63,6 A / 60,9 A	72,7 A / 69,6 A
Frecuencia de entrada nominal	50 Hz / 60 Hz
Eficiencia
Máxima eficiencia	97,6%
Eficiencia de la UE	97.0%
BAT cargada por PV máxima eficiencia	> 94,9%
BAT cargada/descargada a máxima eficiencia CA	> 94,33% / 93,51%
Protección
Protección contra sobretensiones	Sí
Protección contra polaridad inversa de CC	Sí (solo PV)
Monitoreo de fallas a tierra	Sí
AFCI integrado	Sí
Clase de protección / Categoría de sobretensión	I/II (PV y BAT), III (RED y RESPALDO y GEN)
Datos generales
Dimensiones (An × Al × Pr)	459 × 845 × 313 mm
Peso	55,5 kilogramos
Topología	Sin transformador
Rango de temperatura ambiente de funcionamiento	-25 ~ +60°C
Protección contra la entrada	IP66
Emisión de ruido (típica)	< 65 dB(A)
Concepto de refrigeración	Refrigeración inteligente por ventilador
Altitud máxima de operación	4000 metros
Norma de conexión a la red	NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN50549-1
Norma de seguridad/EMC	CEI/EN 62109-1/-2, EN 61000-6-2/-3
Características

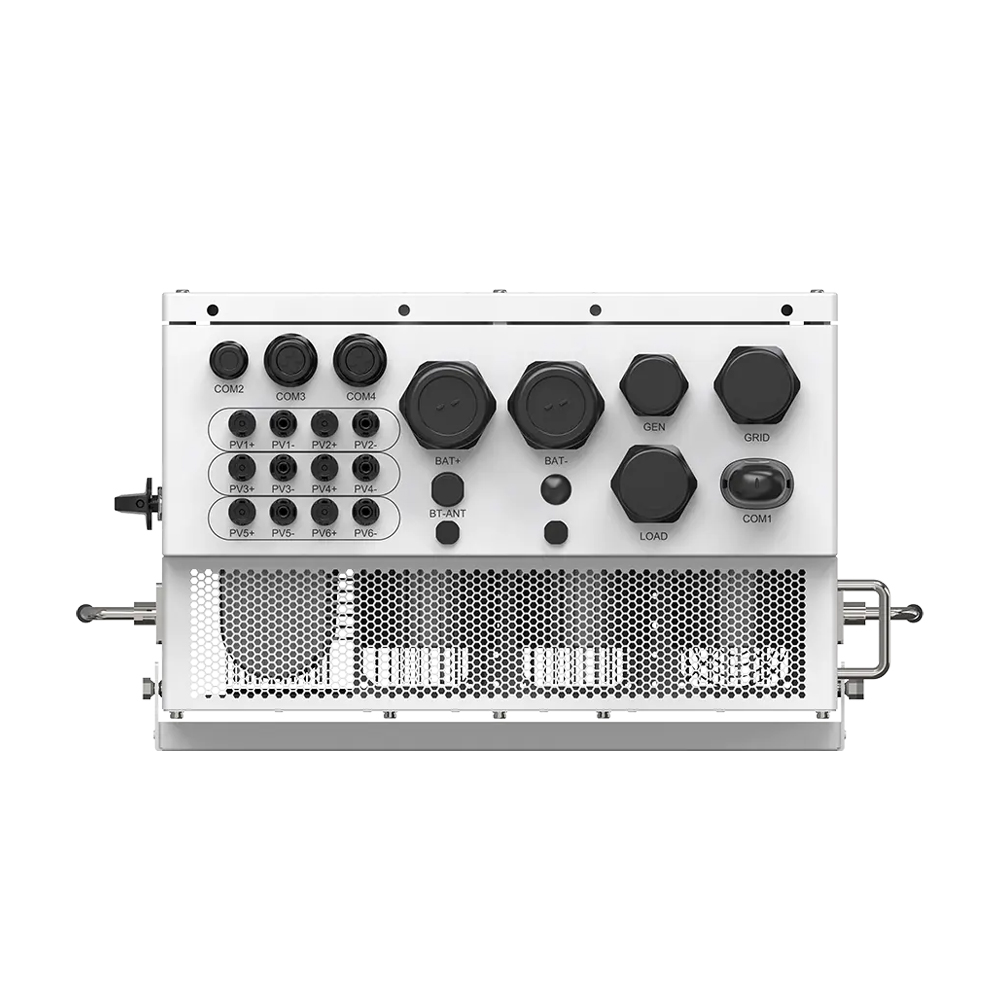

Conexión de CC	Conector MC4 (puerto PV) / Bloque de terminales (puerto BAT)
Conexión de CA	Bloque de terminales
Mostrar	Pantalla LCD de 7.0" y Bluetooth + aplicación
Comunicación	RS485, Opcional: Celular, Wi-Fi, LAN
